Una startup china acaba de anunciar un avance que podría transformar radicalmente la fabricación de chips fotónicos: la producción de obleas de 8 pulgadas sin necesidad de equipamiento de litografía ultravioleta profunda (DUV), tecnología que ha dominado la industria durante dos décadas y que requiere inversiones multimillonarias. La compañía afirma que su proceso de nanoimprint reduce los costes de fabricación hasta un 90%, una cifra extraordinaria que, si se verifica, redefiniría la viabilidad económica de los componentes fotónicos para aplicaciones como las telecomunicaciones, la computación óptica y los sensores.

Nanoimprint: una alternativa emergente a la litografía óptica convencional

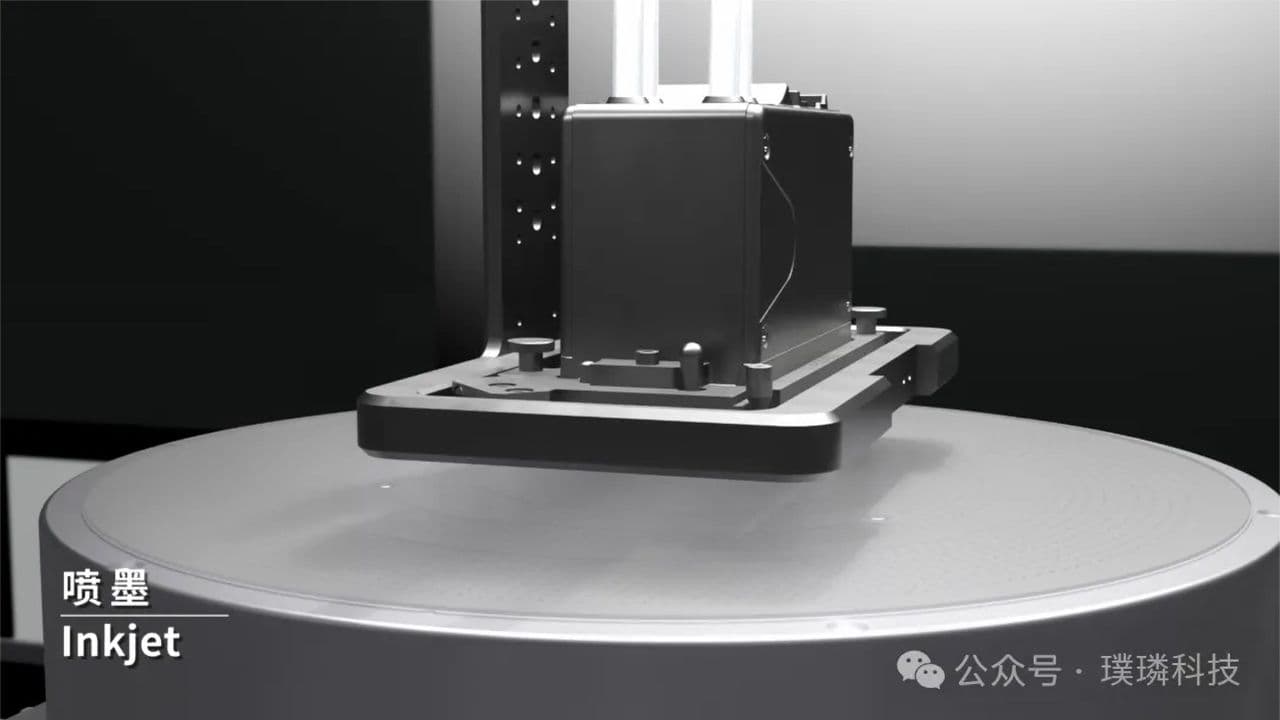

El nanoimprint, también conocido como nanoimprint lithography (NIL), es una técnica que transforma radicalmente el paradigma tradicional de la fabricación de semiconductores. En lugar de utilizar láseres ultravioleta para proyectar patrones sobre materiales fotosensibles (fotorresinas), esta tecnología emplea moldes mecánicos de silicio o cuarzo que se presionan directamente sobre una capa de material termoplástico o fotopolímero, creando patrones a escala nanométrica mediante deformación física. Para los hispanohablantes familiarizados con la industria, es comparable a un proceso de estampación microscópica extremadamente precisa.

La razón por la que esta aproximación resulta económicamente disruptiva es fundamental: los equipos de litografía DUV (longitud de onda de 193 nanómetros) de última generación cuesta entre 100 y 150 millones de euros, requieren salas blancas especializadas, consumo energético monumental y personal altamente especializado. El nanoimprint, por el contrario, utiliza equipamiento mucho más accesible y permite resolver características de hasta 10 nanómetros con herramientas considerablemente más sencillas. Para las aplicaciones fotónicas, donde no se necesariamente requieren geometrías tan agresivas como en lógica de semiconductores modernos, esta tecnología representa una oportunidad única de descentralizar y democratizar la producción de componentes críticos.

Especificaciones técnicas del proceso anunciado

La startup ha publicado detalles preliminares sobre sus capacidades de producción:

  • Tamaño de oblea: 8 pulgadas (200 milímetros), equivalente al estándar industrial que dominó hace quince años pero perfectamente viable para chips fotónicos
  • Resolución mínima alcanzada: características de hasta 50-100 nanómetros, suficientes para la mayoría de aplicaciones fotónicas integradas
  • Velocidad de producción: ciclos de nanoimprint completados en menos de 5 minutos por oblea, comparable a litografía óptica convencional
  • Tolerancia dimensional: variación de ±5 nanómetros en posicionamiento de características, dentro de especificaciones para fotónica pasiva
  • Reducción de costes: estimada entre 85-90% comparada con procesos DUV equivalentes, principalmente por eliminación de equipamiento de fotolitografía y costes energéticos
Si se verifica la reducción del 90% en costes de fabricación, el nanoimprint podría disminuir el precio de módulos fotónicos integrados de miles de dólares a cientos, transformando aplicaciones como los transceptores ópticos para centros de datos.

El contexto de mercado: por qué los chips fotónicos necesitaban una revolución económica

Los chips fotónicos integrados llevan prometiendo revolucionar las comunicaciones durante casi dos décadas, pero su adopción masiva ha sido limitada precisamente por los costes de fabricación. A diferencia de los chips electrónicos convencionales, donde se pueden producir miles de millones de transistores en una misma oblea, los componentes fotónicos requieren precisión estructural extrema pero volúmenes típicamente menores. Esto ha creado un dilema económico: usar litografía de última generación (DUV o EUV) es ineficiente por costes, pero las tecnologías más baratas ofrecen resolución insuficiente. La startup china identifica correctamente que nanoimprint ocupa un punto dulce ignorado: resolución suficiente, costes mínimos, equipamiento disponible.

Empresas globales como Photonics Industries, Intel Photonics y Hewlett Packard Enterprise han invertido décadas desarrollando fotónica integrada, pero sus productos siguen siendo prohibitivamente caros para aplicaciones de volumen medio. Este anuncio, si se materializa, crearía competencia directa a sus cadenas de fabricación. Sin embargo, es crucial señalar que la startup debe aún demostrar rendimiento en producción a volumen, confiabilidad de componentes a largo plazo y capacidad de escalar más allá de prototipos. El nanoimprint tiene historial de dificultades con defectología en producción a volumen alto, especialmente en transferencia de patrones complejos a múltiples capas.

Disponibilidad y viabilidad comercial

Según fuentes cercanas a la industria citadas en anuncios preliminares, la startup planea iniciar producción piloto en el cuarto trimestre de 2024, con volúmenes limitados (estimado en 5,000-10,000 obleas mensuales inicialmente). No se ha anunciado precio oficial por oblea, pero basándose en la afirmación de reducción de costes del 90%, se espera que ronde los 3,000-5,000 dólares por oblea de 8 pulgadas, comparado con los 30,000-50,000 dólares típicos con procesos DUV. Los mercados iniciales serían China continental y posiblemente Taiwán, con expansión a otros mercados asiáticos en 2025. Occidente aún observa desde la distancia, con esquemas de control de exportaciones potencialmente limitando transferencia tecnológica.

Conclusión: una disrupción creíble pero con advertencias

Este anuncio merece atención seria porque identifica una brecha real en la industria: nanoimprint es tecnología física validada, y aplicarla específicamente a fotónica integrada (donde los requerimientos son menos extremos que en lógica) tiene lógica industrial sólida. Si la startup logra demostrar producción consistente en los próximos 12-18 meses, incluso con márgenes menores al 90% de reducción de costes anunciada, habría transformado el panorama competitivo de la fotónica. Fabricantes establecidos como TSMC o Samsung tendrían presión para adoptar nanoimprint en sus líneas fotónicas, algo que actualmente ignoran por falta de incentivo económico.

Sin embargo, las advertencias son críticas: nanoimprint históricamente ha enfrentado desafíos con defectos, uniformidad de patrones en obleas completas y costo de moldes de precisión reutilizables. La startup china debe superar estas barreras para pasar de demostraciones a producción viable. Para ingenieros y tomadores de decisiones en telecomunicaciones, fotónica o computación óptica, este desarrollo justifica vigilancia atenta: si se confirma, los proyectos de fotónica integrada actuales en etapa de diseño podrían beneficiarse enormemente de plazos más cortos y presupuestos dramáticamente menores en 18-24 meses.
