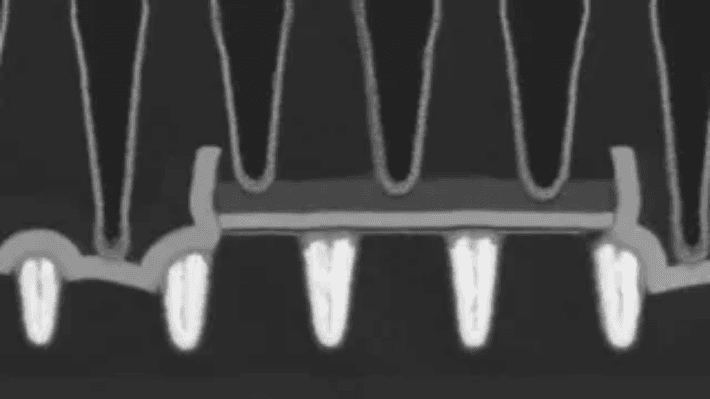

El silicio lleva décadas siendo el material rey de los semiconductores, pero sus límites físicos están cada vez más cerca. Un consorcio formado por tres de los nombres más poderosos de la industria —imec, ASML y TSMC— acaba de anunciar un hito que podría marcar el principio del fin de esa hegemonía: la fabricación exitosa de transistores complementarios basados en materiales 2D a un paso de 50 nanómetros, integrados sobre obleas estándar de 300 milímetros. No estamos ante una demostración de laboratorio puntual, sino ante el primer paso serio y reproducible hacia una arquitectura de transistores radicalmente distinta, capaz de mantener viva la ley de Moore cuando el silicio ya no pueda dar más de sí.

Qué son los transistores de material 2D y por qué el mundo de los chips los necesita

Los materiales 2D son sustancias con una estructura cristalina de apenas un átomo de espesor. El más famoso es el grafeno, pero en el ámbito de los transistores el interés se centra en materiales como el disulfuro de molibdeno (MoS₂) o el disselenuro de wolframio (WSe₂), que presentan propiedades semiconductoras excepcionales a escalas extremadamente pequeñas. La clave está en que, a diferencia del silicio, estos materiales no pierden sus propiedades eléctricas cuando se reducen a capas de un solo átomo de grosor, lo que los convierte en candidatos ideales para seguir miniaturizando transistores más allá de los límites que el silicio impone físicamente.

Hasta ahora, el principal problema de los transistores 2D era precisamente ese: funcionaban bien en experimentos individuales y controlados, pero nadie había logrado fabricarlos de forma complementaria —es decir, con transistores de tipo N y tipo P trabajando juntos, como ocurre en la lógica CMOS convencional que usa toda la industria— a una escala y densidad relevantes para la producción real. El logro de imec, ASML y TSMC consiste exactamente en eso: demostrar que es posible fabricar ambos tipos de transistores 2D de forma complementaria, a un paso de 50nm, sobre una oblea de 300mm que es el formato estándar de la industria en volumen. Eso es lo que convierte este anuncio en algo cualitativamente distinto a lo que se había visto antes.

Especificaciones técnicas del proceso demostrado

Los detalles técnicos publicados por el consorcio revelan un proceso ambicioso y con parámetros concretos que merecen atención:

  • Paso de transistor (pitch): 50 nanómetros entre dispositivos
  • Tipo de transistores: complementarios (tipo N y tipo P), equivalente a lógica CMOS
  • Material base: materiales semiconductores bidimensionales (2D)
  • Formato de oblea: 300 milímetros, estándar de producción industrial
  • Participantes: imec (investigación), ASML (litografía) y TSMC (fabricación)
Por primera vez, la industria fabrica transistores complementarios de material 2D a 50nm de paso sobre una oblea de 300mm: el mismo formato que hoy produce los chips más avanzados del mundo.

El cuello de botella que este avance resuelve —y lo que aún queda por hacer

La escalabilidad de los transistores de silicio se ha sostenido durante décadas gracias a innovaciones como los transistores FinFET y, más recientemente, los GAA (Gate-All-Around), que rodean completamente el canal con la puerta para mejorar el control eléctrico. Sin embargo, incluso con estas arquitecturas, la física impone límites cada vez más duros: las corrientes de fuga aumentan, el calor se convierte en un problema inmanejable y la variabilidad entre transistores crece. Los materiales 2D prometen superar esos límites porque su canal es intrínsecamente más delgado y uniforme que cualquier cosa que se pueda conseguir con silicio. El hecho de que TSMC, la mayor fundición del mundo, haya participado activamente en esta demostración no es un detalle menor: significa que la industria está explorando rutas de fabricación reales, no solo hipótesis académicas.

Dicho esto, sería irresponsable ignorar los obstáculos que quedan por delante. Fabricar decenas de transistores de demostración a 50nm es muy distinto a producir miles de millones de ellos con el rendimiento (yield) necesario para que un chip sea económicamente viable. Los materiales 2D son extremadamente sensibles a los contaminantes y a los defectos en la interfaz con otras capas del chip, y los procesos de deposición a gran escala siguen siendo un reto enorme. La integración con las capas de interconexión de metal, el encapsulado y el resto de la cadena de fabricación también deberá adaptarse. Estamos, en definitiva, ante el primer capítulo de una historia que probablemente durará al menos una década antes de llegar a productos comerciales.

¿Qué supone para el comprador hispanohablante?

Este avance no va a cambiar el mercado de consumo a corto plazo: los procesadores y tarjetas gráficas que comprarás en PcComponentes o Amazon España en los próximos dos o tres años seguirán siendo de silicio, fabricados con procesos FinFET o GAA. Sin embargo, el impacto a medio y largo plazo es enorme para cualquiera que compre hardware. Si los materiales 2D permiten continuar la miniaturización más allá del punto donde el silicio se detiene, implica más núcleos, mayor eficiencia energética y menor calor en los chips del futuro, lo que se traduce directamente en mejores prestaciones por euro en CPUs, GPUs y chips de IA. No hay precios ni fechas de disponibilidad que comunicar porque este desarrollo es pura investigación precompetitiva; cualquier producto derivado de esta tecnología llegará, en el mejor de los casos, al final de esta década o más probablemente en la siguiente. Si te interesa entender cómo estas decisiones afectan a la elección de procesador hoy, nuestra guía de mejores procesadores en 2026 puede orientarte sobre qué comprar mientras esta tecnología madura.

Nuestra valoración

Este anuncio merece ser tomado en serio precisamente porque detrás no hay una startup buscando inversores ni un laboratorio universitario con recursos limitados: hay imec, el centro de investigación en semiconductores más influyente de Europa; ASML, sin cuyas máquinas de litografía no existiría ningún chip avanzado en el mundo; y TSMC, la fundición que fabrica los chips de Apple, NVIDIA y AMD. Cuando estos tres actores se ponen de acuerdo para demostrar algo juntos en obleas de 300mm, la señal es clara: la industria está invirtiendo en serio en el post-silicio y este camino tiene visos de ser real.

Para el usuario final, la lectura práctica es que no hay que precipitarse ni esperar milagros inmediatos. Los transistores 2D no van a llegar a los estantes de las tiendas antes de que el silicio exprima varios nodos más. Pero este hito sí refuerza la confianza en que la mejora continua del hardware no se va a detener en los próximos diez o quince años, lo que es una buena noticia para todos. Si estás pensando en renovar tu PC ahora, hazlo sin remordimientos: lo que viene es prometedor, pero todavía está muy lejos.
